Зонт крышный из оцинкованной стали для вентиляционных шахт прямоугольного сечения с фланцем из шины, предназначен для предотвращения проникновения атмосферных осадков в вентиляционную шахту.
| Пример заказа для отправки по e-mail | ||
| Зонт | 150×150 | 1,0 мм |
| 1 | 2 | 3* |
1 — Наименование детали
2 — Стороны воздуховода (А×В)
3* — Толщина металла (при стандартном изготовлении толщина не указывается)

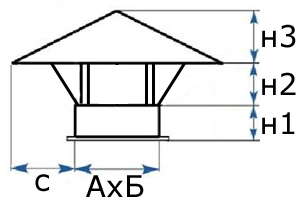

| A (А ≥ Б) | H1 | H2 | H3 | C | t |
| 100 | 100 | 100 | 70 | 100 | 0.7 |
| 200 | 120 | 100 | 120 | ||
| 400 | 150 | 120 | 150 | 1.0 | |
| 600 | 200 | 170 | 200 | ||
| 800 | 300 | 200 | 300 | ||
| 1200 | 400 | 270 | 400 | ||
| 1500 | 500 | 320 | 500 |
А — Сторона воздуховода, А ≥ Б
C — Свес зонта
t — Толщина металла
