Размеры
R =1 x d

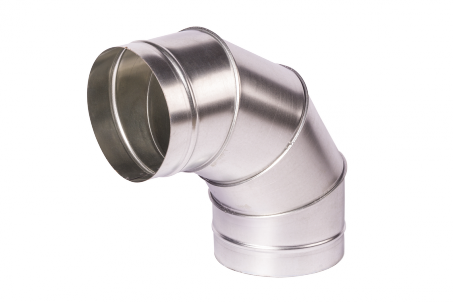

Радиус поворота в стандартном отводе равен его диаметру. При необходимости радиус может быть любой.
|
Диаметр d, мм |
Площадь, м² |
Вес, кг |
|---|---|---|
|
100 |
0.11 |
0.5 |
|
125 |
0.16 |
0.6 |
|
160 |
0.25 |
0.9 |
|
200 |
0.37 |
1.3 |
|
250 |
0.56 |
1.3 |
|
280 |
0.72 |
2.2 |
|
315 |
0.87 |
2.8 |
|
355 |
0.93 |
4.4 |
|
400 |
0.99 |
5.4 |
|
450 |
1.22 |
6.8 |
|
560 |
1.88 |
10.4 |
|
630 |
2.22 |
12.2 |
|
710 |
3.30 |
18.2 |
|
800 |
3.90 |
21.5 |
|
900 |
4.80 |
37.7 |
|
1000 |
6.10 |
47.9 |
| 1120 | 7.20 | 56.6 |
|
1250 |
9.30 |
73.1 |
Дополнительные возможности
- любой радиус поворота;
- любой угол поворота;
- любая длина шейки;
- переходный отвод;
- промежуточные диаметры.
Условное обозначение для заказа
Диаметр, мм — d.
Угол поворота, °— α.
Радиус поворота, мм — R.
При R=d — не указывать.
